O braço de transferência telescópico linear é um tipo de equipamento de automação telescópico projetado especificamente para manuseio de materiais. Através do movimento telescópico linear de hastes de braço de vários-níveis, ele consegue agarrar e transferir objetos de longa-distância e alta{3}}frequência. É amplamente utilizado em cenários de armazenamento inteligente, conexão de linha de produção e classificação logística, e se tornou um componente central dos sistemas de transmissão de automação industrial.
O braço de transferência telescópico linear é um equipamento de automação avançado que integra mecanismo telescópico linear de vários-níveis e função de transporte de material. Ele alcança capacidade de transporte de materiais em grande-escala e alta{3}}precisão em um espaço limitado por meio de uma estrutura mecânica expansível exclusiva. Este equipamento inteligente combina perfeitamente a tecnologia de controle de movimento linear com funções de manuseio de materiais e é amplamente utilizado na fabricação inteligente moderna, armazenamento logístico, transferência de materiais em linhas de produção e outros campos que exigem transferência de materiais espaciais em grande-escala.
Você está convidado a assistir mais projetos ou visitar nossa galeria de vídeos no Youtube: https://www.youtube.com/@tallmanrobotics

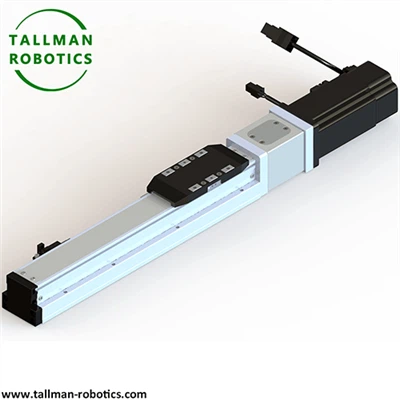

Tipo de aço: trilho guia integrado-em módulos lineares. A placa inferior do módulo é de aço, o bloco deslizante é de aço e a placa de cobertura do assento deslizante e o assento de suporte é de alumínio.
|
Modelo não |
Largura do corpo (mm) |
Chumbo (mm) |
Comprimento do trilho (mm) |
Repetibilidade (mm) |
Paralelismo ambulante (mm) |
Velocidade (mm/seg) |
Ambiente de aplicação |
|
TK60 |
60 |
5/10 |
150~600 |
±0.003/±0.005 |
0.01/0.015 |
Máx.: 600 |
Geral/Poeira e à prova d'água com tampa de órgão |
|
Termos de referência86 |
86 |
10/20 |
340~940 |
±0.003/±0.005 |
0.015/0.03 |
Máx.: 1220 |
TK Steel Guide Rail Módulo linear-integradosCarregar especificação
TK Steel Guide Rail Módulo linear-integrados Nível de precisão
TK Steel Guide Rail Módulo linear-integrados velocidade máxima
O braço de transferência telescópico linear é amplamente utilizado em muitas aplicações:
|
Sistema de armazenamento inteligente |
Como componente principal do transelevador, o braço de transferência telescópico linear penetra profundamente nas prateleiras-de arranha-céus (até 30 metros de altura) para armazenar e recuperar mercadorias e coopera com o sistema WMS para realizar a separação de "mercadorias para pessoas", aumentando a taxa de utilização do espaço de armazenamento em 50%. |
|
Linha de produção de fabricação de automóveis |
Na oficina de montagem final, o braço de manuseio agarra o pneu, o assento e outros componentes de montagem da área de amortecimento e completa a montagem do chassi com uma precisão de posicionamento de ± 2 mm; No processo de soldagem, o braço de manuseio de alta-velocidade permite a transferência rápida de componentes do veículo entre estações de trabalho. |
|
Centro de triagem logística |
Equipada com braço de manipulação de um robô classificador, a embalagem é rastreada dinamicamente por meio de um sistema de reconhecimento visual, sendo recolhida e colocada em compartimentos designados a uma velocidade de 2m/s. A eficiência de classificação é mais de 8 vezes maior que o trabalho manual. |
|
Linha de produção alimentícia e farmacêutica |
Em um ambiente limpo, braços de manuseio de materiais em aço inoxidável são utilizados em conjunto com ventosas a vácuo para agarrar caixas de embalagens de medicamentos, atendendo aos padrões GMP e evitando o risco de contaminação causado pelo contato manual. |
O braço de transferência telescópico linear, como uma inovação importante no campo da logística de automação industrial, resolve perfeitamente a contradição entre espaço limitado e necessidades de transporte de materiais de longa distância. Sua estrutura escalável exclusiva e sistema de controle inteligente fornecem adaptabilidade espacial e flexibilidade operacional sem precedentes para a fabricação moderna e se tornaram o principal equipamento tecnológico para sistemas inteligentes de logística de fábrica, linhas de produção automatizadas e armazenamento inteligente. O braço de transferência telescópico linear demonstrou um valor significativo na melhoria da eficiência do fluxo de materiais, na otimização do layout do espaço e na redução dos custos de mão de obra, promovendo continuamente a transformação inteligente e a atualização da fabricação moderna.
